イージーレーザー社Webサイトの翻訳記事をご紹介します。
精密なアライメント(芯出し調整)によって得られること
許容値内に収まるよう、軸芯出しを行うことは、機械の信頼性、性能、エネルギー効率を確保する上で重要です。単純なポンプ/モーター間の軸芯出しの場合でも、複雑なマシントレイン(機械列の芯出し)を行う場合でも、精密な芯出しにより摩耗が軽減され、振動レベルが低下し、機器の寿命が延びます。
レーザーアライメントシステムを使用すると、作業をより迅速かつ正確に実施でき、幅広い機械セットアップに適応できます。この記事では、イージーレーザー®を用いることで、水平、垂直、カルダン/オフセットマウント、マシントレインなど、さまざまな機械構成でどのように芯出しすることができるかを詳しく見ていきます。
イージーレーザー®で調整可能な芯出し
1. 水平機械のアライメント調整
最も一般的な軸芯出しは、水平に取り付けられた2台の機械(通常はポンプ、ファン、またはギアボックスを駆動する電気モーター)の芯出しです。イージーレーザー®はこのセットアップに最適です。

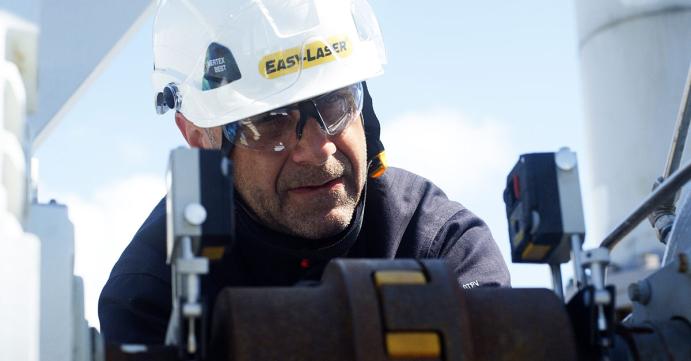

各シャフトにレーザー測定ユニットが取り付けられているため、調整中でもシャフトの中心線をリアルタイムで計算します。水平方向と垂直方向のズレ値が表示され、ライブモード画面では必要なシム量などが自動表示されます。これにより、従来の方法と比較して必要な時間が大幅に短縮され、一貫して高い精度が保証されます。
XT Alignmentアプリの水平測定プログラムには、EasyTurn(イージーターン)、9-12-3、Sweep(スイープ)、Multipoint(マルチポイント)、Uncoupled Sweep(分離スイープ)の5つの異なる測定方法があり、ユーザーが選択できます。
2. 垂直機械のアライメント調整
垂直機械はポンプ用途で最も一般的で、モーターはポンプの上部に取り付けられ、多くの場合フランジ接続が行われます。
垂直モーターまたはフランジ取り付けモーターは、シャフトが垂直軸に沿って回転する異なる形状を示します。軸芯出しの課題としては、フランジの不均一な接触や取り付け面の歪みによる角度のズレが含まれることがよくあります。
イージーレーザー®には、専用の垂直アライメントプログラムが含まれています。複数の時計位置での中心オフセットと角度偏差を計算し、シムまたは再配置に基づいて調整値を表示します。
XT Alignmentアプリの垂直測定プログラムは、ステップバイステップのガイダンスを提供します。
3. カルダンまたはオフセットマウントマシンのアライメント調整
一部の機械はカルダンシャフトを介して接続されています。これらのセットアップでは、ドライバーと従動シャフトが同一線上ではなく平行である必要があるため、従来の芯出し方法では難しい場合があります。
イージーレーザー®は、ユーザーが定義した測定平面での角度公差とオフセット公差に基づいてモーターを位置合わせできるカルダンシャフトプログラムを使用することでこれを解決します。カルダンシャフトを一時的に取り外した状態で、レーザー測定ユニットは特殊なカルダンブラケットに取り付けられ、シャフト位置の測定に使用されます。角度のねじれと軸方向のオフセットを考慮して、平行度を確保する調整値を表示します。
カルダンシャフトのアライメントを測定する場合、カルダンシャフト自体を取り外し、代わりに特別なブラケットを使用します。
4. マシントレインのアライメント
ギアボックスと発電機を駆動するタービンや、ポンプとコンプレッサーを駆動するモーターなど、複数の機械のセットアップでは、応力の蓄積や早期摩耗を防ぐために、結合されたすべての機械間で適切な芯出し作業が不可欠です。
イージーレーザー®は、ユーザーがソフトウェアで仮想機械列モデルを構築できるようにすることで、この複雑なタスクを簡素化します。各機械は固定式または可動式として定義でき、システムはそれに応じて最適なアライメントターゲットを計算します。その後、1つまたは複数の位置でライブ調整を行うことができ、結果は機械列全体でリアルタイムで更新されます。
イージーレーザー®XT660、XT770には、マシントレイン測定プログラムが標準装備されています。イージーレーザー®XT770を使用すると、マシントレインを無制限の台数追加することができます。
おわりに
イージーレーザー®は、正確な測定、リアルタイムで調整値を計算し表示するライブモード、さまざまな機械パターン別に専用の計測機能を提供することで、芯出し作業を合理化し、機械のパフォーマンスを向上させます。単軸のポンプとモーターで使用する場合でも、高速生産ラインで使用する場合でも、正確な軸芯出しを行うことができるツールに投資する価値があるか、検討してみませんか？
 |
 |
