イージーレーザー社Webサイトの翻訳記事をご紹介します。

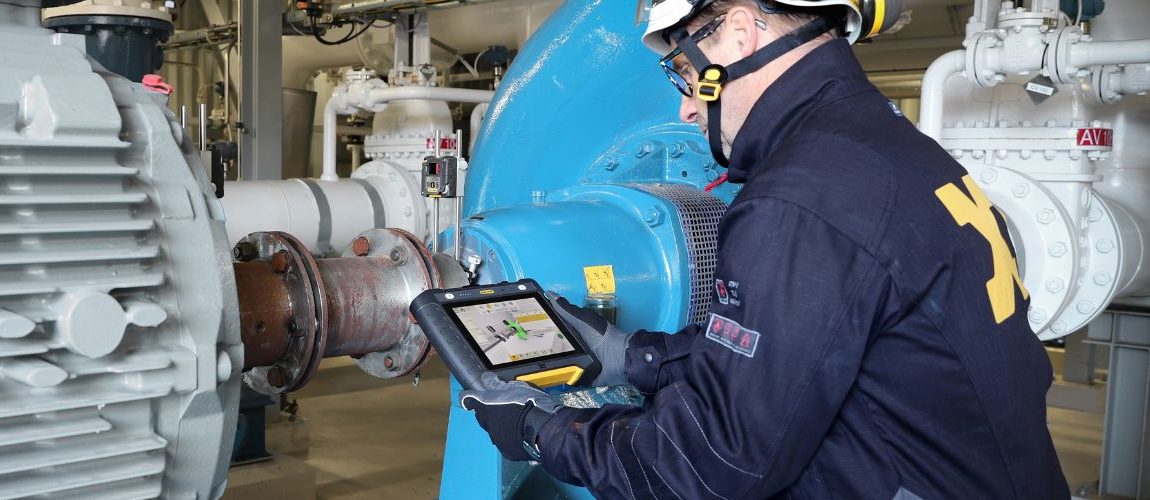

シャフトアライメント(軸芯出し)の作業は、一つとして同じものはありません。機械も異なれば、設置されている環境やスペースも違っていて、高精度な芯出しを行うには工夫が必要になることもあります。
イージーレーザー社は、さまざまな状況に対応できる幅広いオプション治具を開発、提供しています。これらの治具と、延長ロッドと組み合わせれば、今まで対応できなかったシーンであっても、アライメント作業が可能になるかもしれません。
軸芯出しで最もよく使用される治具の概要をご紹介します。

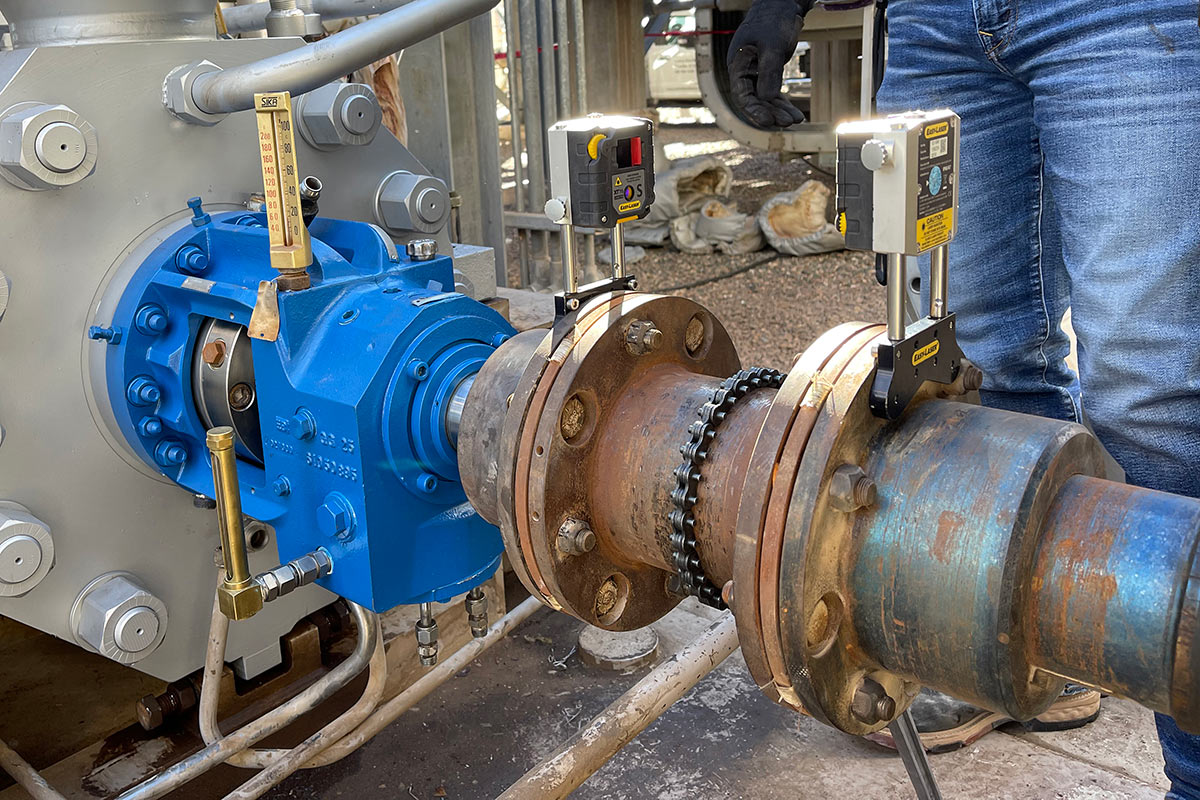

標準Vブラケット
幅18mmの標準Vブラケットは、汎用性が高く、チェーンをシャフトまたはカップリングに巻き付けて簡単に取り付けることができます。直径20～150mmのシャフトに対応。イージーレーザー社のすべてのシャフトアライメントシステムに付属しています。
薄型チェーン式Vブラケット
幅12mmの薄型Vブラケットは、カップリングと機械のハウジング間などのスペースが限られている場合などに使用されます。
オフセットブラケット
機械部品が干渉している、センサ間の距離が短いケースなど、シャフトを回転させるためのスペースが必要な場合、オフセットブラケットが役立ちます。Vブラケット(前方または後方)に取り付けることで、測定ユニットを軸方向に50mm移動できます。このブラケットはXT770システムには標準で付属されています。XT440、XT660はオプションとしてご購入が必要です。

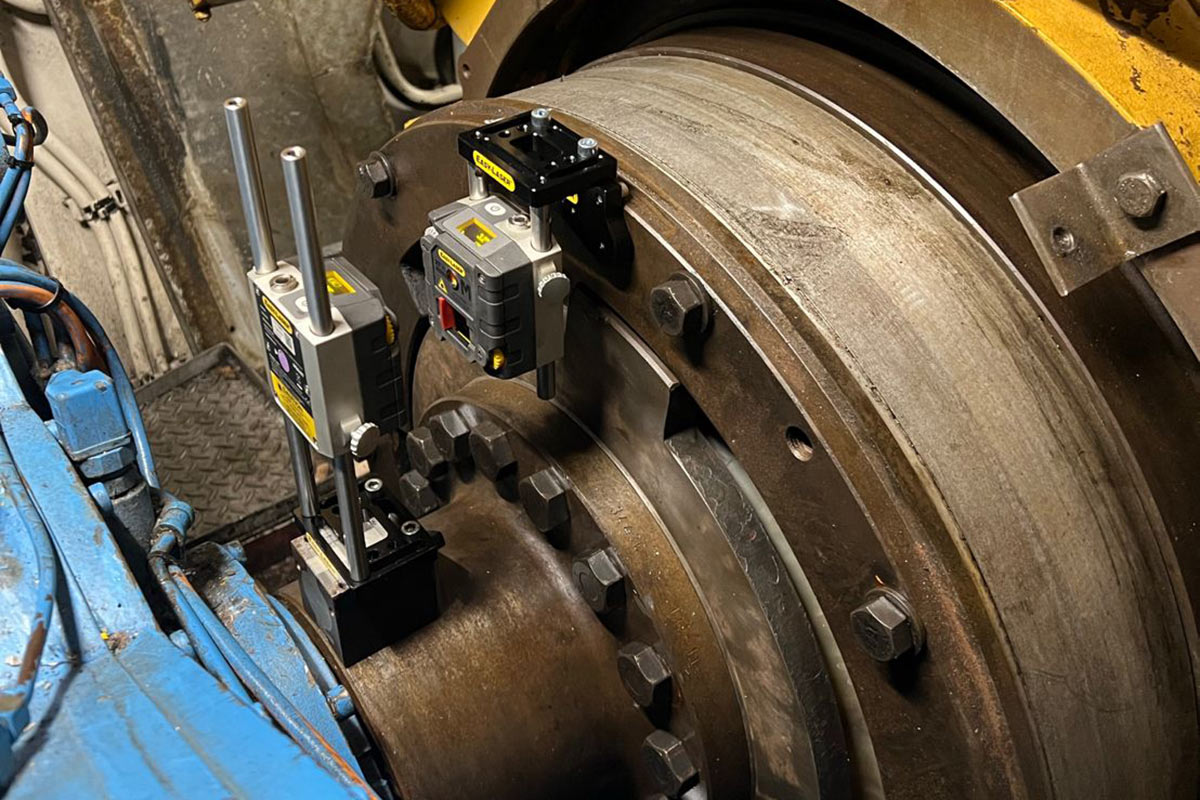

マグネットベース
マグネットベースは強力な磁力でシャフト取り付けることができ、柔軟性が高く、作業性に優れています。3面マグネットに加え、オプションのサポートロッド取り付けオプションも豊富にご用意しています。オン/オフはダイヤルを回すことで簡単に切り替えが可能で、素早く位置調整することができます。大径シャフトやカップリングハブの測定に最適で、平面度やレベル測定にも便利です。XT770システムの一部で、形状測定用に回転ヘッド付きバージョンもご用意しています。
マグネットベースをカップリングに直接取り付けます。治具の組み合わせは、あなたの想像力次第です！
薄型マグネット式ブラケット
幅10mm、4つの強力な磁石が付いたブラケットで、直接フランジまたはカップリングの端面に素早く取り付けられます。数秒でしっかりとした安定したセットアップを実現したい場合に最適です。イージーレーザー社が最も多く販売しているオプション治具です。
マグネット式ブラケットはフランジ側面に簡単に取り付けられます。
スライディングブラケット
シャフトを回転させられない場合、スライディングブラケットが役立ちます。球面状の脚が付いているので、シャフト上をスムーズにスライドでき、脚の位置を調整することで様々な直径に対応できます。シャフトとの接触点は4点あるため、シャフト表面の凹凸によって生じる誤差を最小限に抑えることができます。標準チェーンと組み合わせて使用します。

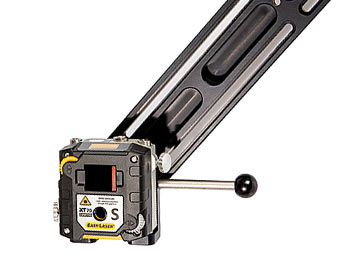

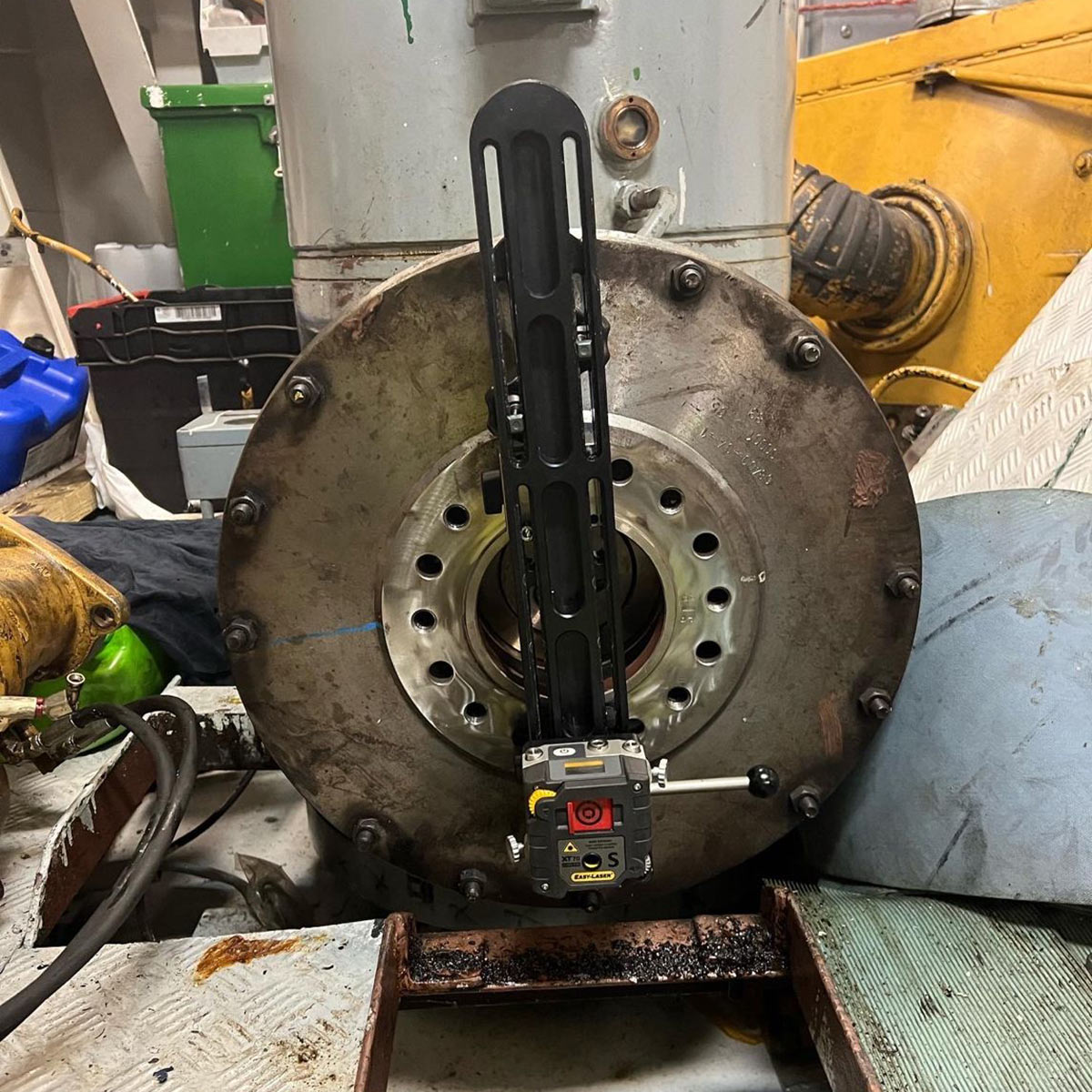

カルダンブラケットキット
カルダンシャフトまたはオフセットシャフトの芯出しを行う場合は、シャフト自体を取り外し、代わりに測定ユニットを専用のカルダンブラケットに取り付けてシャフトの位置を測定します。このキットは、最大900 mmまでの機械オフセットに対応します。
カルダンブラケットキットは、ドットレーザーシステムで使用できます。

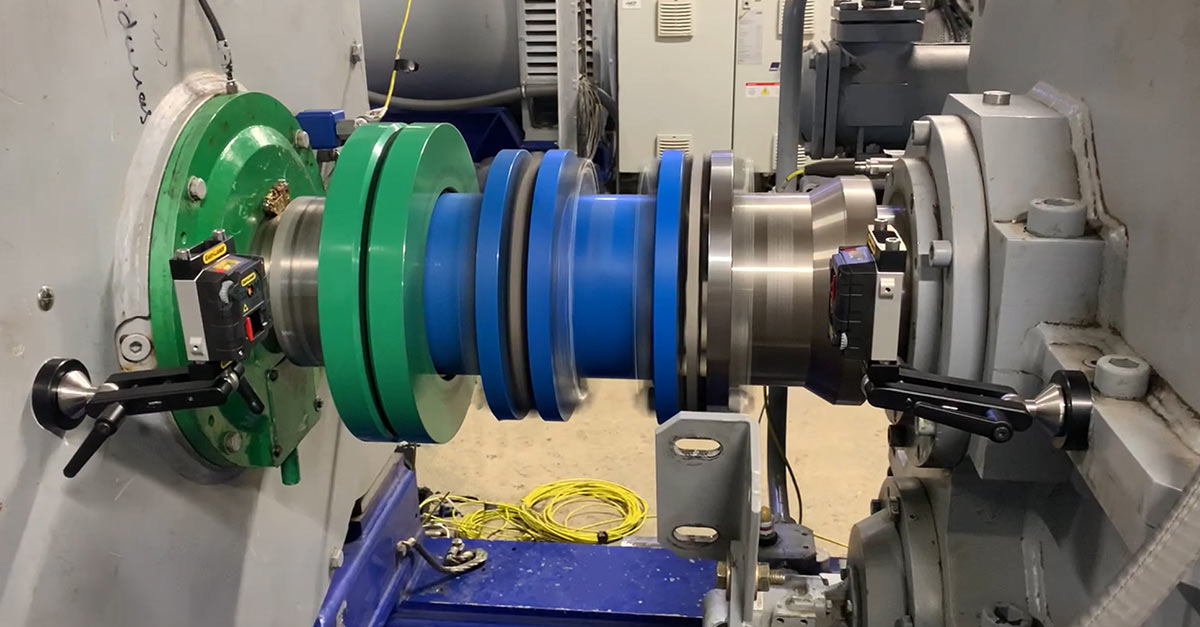

動的測定(DM)ブラケット
動的測定は、機器が熱膨張や配管の歪みなどの応力から解放されていることを確認するために行います。動的測定ブラケットはEasyTrendプログラムと組み合わせて使用することで、稼働中の機械の動きを継続的に監視できます。これにより、さまざまな稼働条件下での動的動作がアライメントにどのような影響を与えるかについて、貴重な知見が得られます。多関節アームにより、障害物がある場合でも測定ユニットを互いに向けることができます。
動的測定ブラケットは、シャフトの回転中心線にできるだけ近い位置に配置する必要があります。

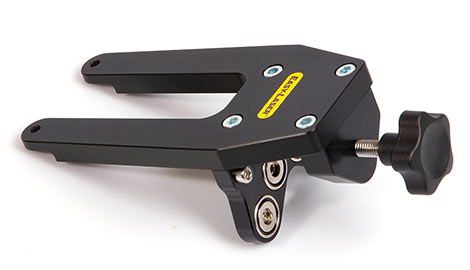

フランジクランプブラケット
風力タービンの発電機とギアボックスのアライメント用に開発された特殊ブラケットです。フランジの端に磁石で取り付けます。
これらは、シャフトアライメント用ブラケットの豊富なラインナップのほんの一例です。どのようなセットアップでも、最適なソリューションが見つかります。製品カタログで全ラインナップをご覧ください。
 |
 |
